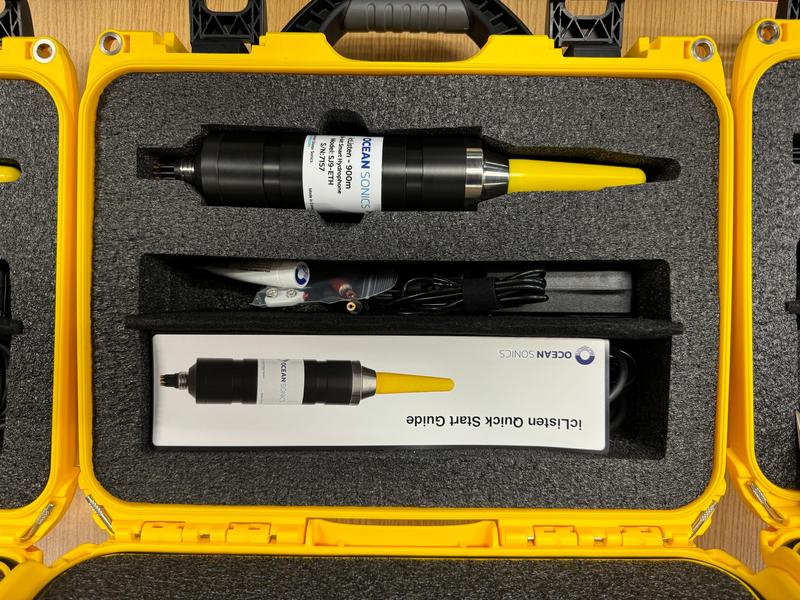

icListen SJ9 智能数字水听器

OceanSonics 智能数字水听器 / 水下声音记录仪 · 南京聚海信息科技有限公司

#智能数字水听器#水下声音记录仪#高频宽带#实时处理#PPS同步组阵#自容式记录

icListen SJ9 智能数字水听器是 OceanSonics 公司推出的数字海洋声学领域的行业标准产品。不同于传统的模拟水听器需要外接前置放大器、滤波器和数据采集系统,icListen 是一款紧凑型一体化自容式水声测量记录系统,集成了模拟水听器前端、前置放大器、滤波器、24 位 A/D 转换器、高速数据处理单元、1 TB 大容量数据记录单元及可充电电池,通过以太网接口与电脑连接,形成一个完整的水声测量记录平台。

icListen SJ9 属于高频型号,工作带宽为 10 Hz ~ 200 kHz(±3 dB),最大采样率 512 kSps,最小采样率 1 kSps,24 位分辨率。仪器具有高动态范围、宽频带的特点,同时具备超低自噪声和极高的灵敏度,能够精准捕捉从极微弱到高强度的各类水下声学信号。该系统含内置电池,在工作中无需电缆连接,可独立记录,同时支持实时数据流传输和在线频谱分析。

在测量的过程中,icListen 可以对采集到的数据进行实时处理,有效减少存储与传输的数据量。仪器内置事件检测功能,用户可自定义事件触发条件,实现选择性记录时间序列或频谱数据,并可在事件开始和结束时通过数据链路或无线电发送短消息通知。多台 icListen 可通过 PPS 同步线缆连接,实现多台设备间的微秒级同步,便于构建垂直阵、水平阵、T 型阵等多通道阵列系统。

📋 关键指标

  • 工作带宽10 Hz ~ 200 kHz(±3 dB)

  • 最大采样率512 kSps

  • 分辨率24 位

  • 自噪声32 dB re μPa²/Hz

  • 灵敏度-173 dB re V/μPa

  • 动态范围147 dB(1 Hz 带宽)

  • 存储容量1 TB

  • 电池续航约 8 小时

  • 工作深度900 米

🔬 技术参数

类别项目规格
声学性能工作带宽(±3 dB)10 Hz ~ 200 kHz
最大采样率512 kSps
最小采样率1 kSps
分辨率24 位
Sigma Delta 调制器速率16.384 MHz
灵敏度与噪声自噪声(最小值)32 dB re μPa²/Hz
电压灵敏度-173 dB re V/μPa
数字灵敏度(24-bit)-44 dB count/μPa
峰值输入声压级180 dB re μPa
动态范围1 Hz 带宽动态范围147 dB
全频段频谱图动态范围121 dB
数据存储内存容量1 TB
数据格式校准 WAV 文件 / 频谱数据
事件检测内置,用户可配置触发条件
通信与接口数字接口以太网(Ethernet)
同步接口PPS 同步(多台同步精度 < 1 μs)
上位机软件Lucy Software / Web 浏览器 / FTP
数据访问方式实时流式传输、FTP 文件管理、Web 界面配置
远程控制支持 WiFi 模块与 GPS 授时模块
电气参数供电电压19 ~ 36 VDC
功耗(典型值)2.4 W
内部电池可充电锂电池,续航约 8 小时
锂电池瓦时数10.4 Wh
物理特性外壳材质工程塑料(标准)/ 钛合金(可选)
工作深度900 米(工程塑料)
总长度(含连接器)304 mm
传感器元件长度103 mm
主体直径48 mm
重量(工程塑料,空气中)579 g
环境工作温度-5 ~ 35°C
存储温度-20 ~ 70°C
校准标准IEEE 标准校准

⭐ 产品特点

🔊 一体化智能设计

集模拟水听器、前置放大器、滤波器、24 位 A/D 转换器、数据处理单元、1 TB 存储和可充电电池于一体,无需外部电缆和采集系统,即可独立完成水声测量任务。

⚡ 实时处理与事件检测

内置高速处理器支持实时频谱分析,用户可自定义事件触发条件,自动检测并记录特定声学事件。事件开始和结束时可通过数据链路或无线电发送通知。

🕒 PPS 精确同步组阵

多台 icListen 可通过 PPS 同步线缆连接,同步精度小于 1 微秒,便于构建多通道阵列系统。PPS 同步信号可来自 GPS 或 Smart Projector,实现大范围分布式部署。

🌐 以太网灵活接入

通过以太网接口实现实时数据流传输、远程配置和数据下载。支持 Lucy Software、Web 浏览器界面及 FTP 文件管理,可搭配 WiFi 模块与 GPS 授时模块实现远程控制。

🎯 超低自噪声高灵敏度

自噪声低至 32 dB re μPa²/Hz,电压灵敏度 -173 dB re V/μPa,24 位分辨率,动态范围高达 147 dB(1 Hz 带宽),能够精准捕捉从极微弱到高强度的各类水下声学信号。

🛡️ 紧凑轻便坚固耐用

长度仅 304 mm,直径 48 mm,工程塑料版本空气中重量仅 579 g,便于手动布放和潜水员携带。可选钛合金外壳,工作深度可达 3,500 米以上。

📋 icListen 系列选型对比

参数SJ9 (HF)RB9 (HF)SA9 (AF)X2 (HF)
工作带宽(±3 dB)10 Hz ~ 200 kHz10 Hz ~ 200 kHz10 Hz ~ 4 kHz1 Hz ~ 200 kHz
最大采样率512 kSps512 kSps32 kSps512 kSps
自噪声 (min)32 dB re μPa²/Hz36 dB re μPa²/Hz17 dB re μPa²/Hz39 dB re μPa²/Hz
灵敏度-173 dB re V/μPa-177 dB re V/μPa-159 dB re V/μPa-176 dB re V/μPa
动态范围 (1 Hz BW)147 dB147 dB148 dB143 dB
峰值输入声压级180 dB re μPa184 dB re μPa165 dB re μPa182 dB re μPa
工作深度900 m900 m900 m200 m
适用场景宽带噪声监测、管线检测海洋动物监测、宽带应用低频观测、地震海啸监测高能脉冲、打桩监测

注:SJ9 适用于各种水下噪声监测、水下管道检测等宽带应用;RB9 采用 Reson 模拟前端,具有更平坦的灵敏度响应曲线,适用于海洋动物监测与跟踪定位;SA9 为低频型号,自噪声极低(17 dB),适用于地震海啸监测、船只噪声监测等低频应用;X2 无内置前置放大器,适用于水下钻井、打桩等高能脉冲噪声监测。如需其他型号的全套资料,欢迎联系南京聚海信息科技有限公司。


⚠ 声明:产品技术规格可能随版本更新而调整,具体请咨询南京聚海信息科技有限公司获取最新资料。本文仅供行业产品介绍与技术推广,不构成合同要约。
