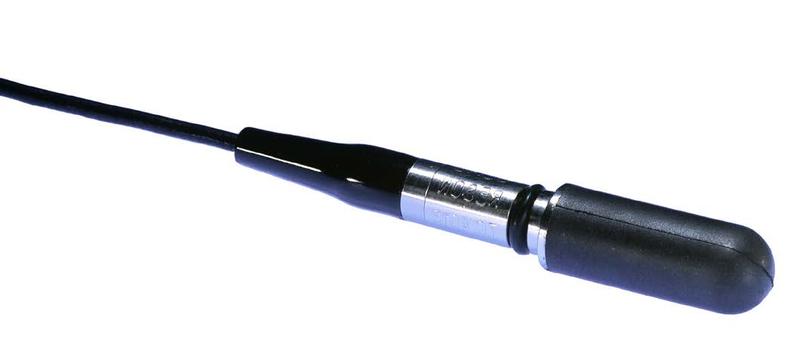

TC4013 是 Teledyne RESON 公司生产的一款高灵敏度标量水听器，属于精密参考水听器系列。该水听器提供 1 Hz 至 170 kHz 的可用频率范围，在同类尺寸产品中具有极高的接收灵敏度。TC4013 在水平和垂直平面上均提供均匀的全向灵敏度，直至高频段仍能保持优异的方向性表现。
TC4013 是一款出色的换能器，广泛应用于宽频率范围内的绝对声音测量和校准。它也可作为全向参考投影仪使用，兼具接收与发射功能。该水听器无内置前置放大器，可与 VP2000 等电压前置放大器配合使用，构建完整的水声测量链路。
每支出厂的水听器均经过单独校准，提供详细的校准报告。其整体特性使其非常适用于实验室精密测量、工业产品测试以及海洋环境声学监测等场景。该水听器采用特殊配方的 NBR 封装材料，配备 O 型圈密封安装结构，能够在 700 米工作深度下长期稳定运行。
频率范围1 Hz ~ 170 kHz
接收灵敏度-211 dB ±3 dB re 1V/µPa
发射灵敏度130 dB ±3 dB re 1µPa/V at 1m
水平指向性全向 ±2 dB (100 kHz)
垂直指向性270° ±3 dB (100 kHz)
工作深度700 m
最大深度1000 m
重量（空气中）75 g
标称电容3.4 nF
| 类别 | 项目 | 规格 |
|---|---|---|
| 声学性能 | 可用频率范围 | 1 Hz ~ 170 kHz |
| 接收灵敏度 | -211 dB ±3 dB re 1V/µPa | |
| 发射灵敏度 | 130 dB ±3 dB re 1µPa/V at 1m (100 kHz) | |
| 标称电容 | 3.4 nF | |
| 指向性 | 水平方向 | 全向 ±2 dB (100 kHz) |
| 垂直方向 | 270° ±3 dB (100 kHz) | |
| 深度等级 | 工作深度 | 700 m |
| 最大深度 | 1000 m | |
| 温度范围 | 操作温度 | -2°C ~ +80°C |
| 存储温度 | -40°C ~ +80°C | |
| 物理特性 | 封装材料 | 特殊配方 NBR |
| 重量（空气中） | 75 g | |
| 长度 | 约 63 mm | |
| 直径 | 约 9.5 mm | |
| 电缆长度 | 标准 6 m（可选配其他长度） | |
| 其他 | 前置放大器 | 无内置前置放大器 |
| 安装方式 | O 型圈密封安装 | |
| 校准 | 每支出厂单独校准，提供校准报告 |
在 1 Hz 至 170 kHz 的宽频率范围内提供 -211 dB 的高接收灵敏度，在同类尺寸产品中表现优异。即可用于微弱声信号的精密测量，也能满足宽频带声学监测需求。
在水平和垂直平面上均提供均匀的全向灵敏度。100 kHz 时水平全向性偏差仅 ±2 dB，垂直覆盖角度达 270° ±3 dB，确保从各个方向捕捉声信号的准确性。
除接收功能外，TC4013 还可作为全向参考发射器使用，发射灵敏度为 130 dB re 1µPa/V at 1m。配合信号发生器即可实现低功率声学发射，拓展应用场景。
每支 TC4013 水听器出厂前均经过单独校准，校准标准可溯源至英国国家物理实验室制定的国际标准，提供详细的校准报告，确保测量数据的准确性和可追溯性。
长度仅约 63 mm，直径约 9.5 mm，空气中重量仅 75 g，采用特殊配方 NBR 材料封装，O 型圈密封安装，能够在 700 米工作深度和 -2°C 至 +80°C 的宽温范围内稳定运行。
无内置前置放大器设计，可与 VP2000 电压前置放大器配合使用，构建带通滤波与增益可调的水声测量链路。广泛兼容各类数据采集系统，满足实验室和现场测量需求。
| 配套设备 | 型号 | 主要功能 | 关键参数 |
|---|---|---|---|
| 电压前置放大器 | VP2000 | 为压电式水听器提供信号放大与滤波 | 带宽 1 MHz，增益 0~50 dB (6 级)，12 档高通+12 档低通滤波器 |
VP2000 电压前置放大器是 TC4013 的理想配套设备，提供 100M-Ω 高输入阻抗，支持低于 1 Hz 的频率测量，输出阻抗仅 10 Ω，最大可驱动 100 米电缆。供电电压为 12 VDC，防溅便携设计，适合实验室及现场使用。
| 型号 | 描述 | 频率范围 | 接收灵敏度 | 工作深度 | 前置放大器 |
|---|---|---|---|---|---|
| TC4013 | 小型参考水听器 | 1 Hz – 170 kHz | -211 dB±3 dB | 700 m | 无 |
| TC4014 | 宽带球形水听器 | 15 Hz – 480 kHz | -187 dB (250 Hz) | 900 m | 内置 26 dB |
| TC4032 | 内置前放水听器 | 5 Hz – 120 kHz | -170 dB (250 Hz) | 600 m | 内置 10 dB |
| TC4033 | 坚固球形参考水听器 | 1 Hz – 140 kHz | -203 dB±3 dB | 900 m | 无 |
| TC4034 | 超宽带球形参考水听器 | 1 Hz – 470 kHz | -218 dB±3 dB | 900 m | 无 |
| TC4037 | 高压球形参考水听器 | 1 Hz – 100 kHz | -193 dB (250 Hz) | 1500 m | 无 |
| TC4040 | 参考水听器 | 1 Hz – 120 kHz | -205 dB | 400 m | 无 |
注：以上型号均为 Teledyne RESON TC 系列精密参考水听器。如需其他型号的全套资料，欢迎联系南京聚海信息科技有限公司。
