ISA500海底高度计——Impact Subsea高精度窄波束水下高度计/单波束测深仪
南京聚海信息科技有限公司 ｜ Impact Subsea中国代理商

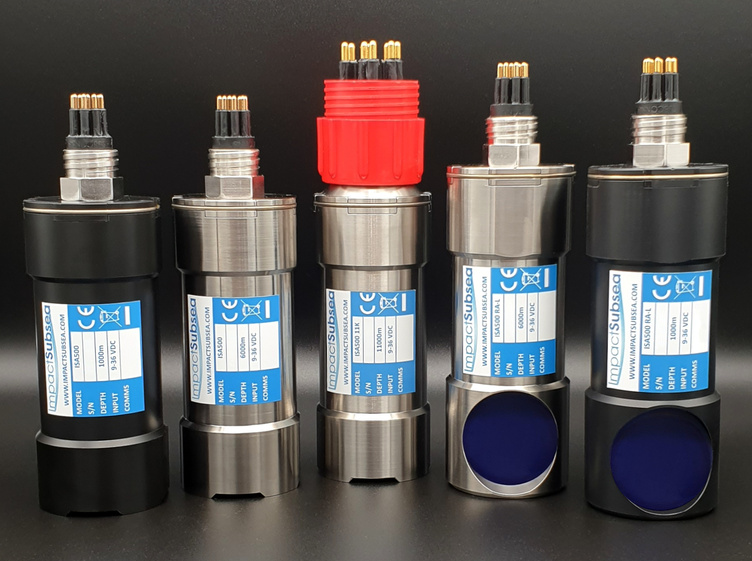

Impact Subsea ISA500海底高度计是一款专注于高精度与窄波束测量的水下声学传感器，亦可作为高性能单波束测深仪使用。工作频率为500kHz（400-600kHz可调），标准量程超过120米（在岩石等坚硬反射面条件下可达175米以上），测距精度达到1毫米（内部运算分辨率0.7mm）。ISA500采用仅6°锥形声学波束，远优于传统高度计的宽波束，能够极大抑制多路径干扰，在倾斜海底、结构物表面及狭窄环境中提供更为精准、可靠的距离数据。
该传感器延续了Impact Subsea专利声学相关器技术与低噪声数字电子设计，配合高灵敏度宽带复合换能器，可检测极微弱回声。设备提供4,000米（钛合金）和1,000米（乙缩醛）两种标准深度等级，另有11,000米全海深版本（ISA500-11K）可选。ISA500同样支持选配集成AHRS姿态航向参考系统，输出航向、横摇及纵摇数据，并可对高度进行实时姿态补偿；可选ECHOGRAM功能将设备升级为单波束成像声呐，每次发射采集多达2,000个背向散射采样点，实现水体和海底的高分辨率可视化。
ISA500完全兼容IS³通信协议与seaView上位机软件，并支持ASCII字符串输出和多种模拟协议，可无缝替换现有系统中的其他品牌高度计。无论是高精度海底测绘、ROV/AUV精密悬停、海底管线与结构物巡检，还是冲刷监测，ISA500都是理想的选择。
核心参数速览
频率：500kHz (400-600kHz可调)
量程：120米+（岩石底175米+）
精度：±1毫米（内部0.7mm）
波束角：6°锥形（窄波束）
深度等级：4,000米（钛合金）
可选AHRS：航向±1°，纵横摇0.2°
可选ECHOGRAM：单波束成像
详细技术参数
以下技术指标依据Impact Subsea官方技术手册，具体规格可能因版本更新而调整，请以实际采购时确认为准。
声学性能
| 工作频率 | 500kHz（可调范围400kHz – 600kHz） |
|---|---|
| 量程 | 标准120米+；坚固反射面（如岩石）可扩展至175米以上；强吸收海底（软泥/海草）可能降至80米 |
| 最小测量距离 | 0.1米 |
| 精度 | ±1毫米（内部运算分辨率0.7毫米） |
| 波束角 | 6°锥形声学波束 |
| 换能器类型 | 宽带复合换能器 |
| 信号处理 | 专利声学相关器 + 低噪声数字电子引擎 |
| ECHOGRAM采样 | 每次声波发射最多2,000个背向散射采样点 |
物理参数
| 深度等级（标准） | 4,000米（钛合金壳体）；1,000米（乙缩醛/Acetal壳体） |
|---|---|
| 深度等级（极限） | 11,000米（仅限ISA500-11K全海深版本） |
| 外壳材质 | 钛合金 / 乙缩醛（Acetal）可选 |
| 安装方式 | 支持前视（Forward Looking）和直角（Right Angle）安装壳体 |
| 空气中重量 | 约0.5kg（钛合金） / 0.3kg（乙缩醛） |
AHRS姿态与航向参考系统（选配）
| 传感器架构 | 3组MEMS陀螺仪、加速度计、磁力计，内置传感器融合算法 |
|---|---|
| 航向精度 | ±1°（分辨率0.1°） |
| 横摇/纵摇精度 | 0.2°（分辨率0.1°） |
| 特殊功能 | 抗瞬时磁干扰，支持软硬铁校准；可对高度数据进行实时姿态补偿 |
通信与电气接口
| 数字接口 | RS232、RS485 |
|---|---|
| 模拟输出 | 0-5V / 0-10V 或 4-20mA 模拟信号（可配置） |
| TTL触发 | 支持TTL同步触发输入/输出 |
| 供电电压 | 9 – 36V DC |
| 功耗 | 标准约0.67W（不含AHRS） |
| 通信协议 | IS³ (Impact Subsea Signalling Scheme)；可输出多种ASCII字符串；支持模拟市场上其他高度计协议，便于改装集成 |
| 上位机软件 | seaView软件（用于配置、数据记录与实时可视化） |
可选功能
🔹 集成AHRS姿态航向参考系统
内置三轴MEMS陀螺仪、加速度计和磁力计，通过传感器融合输出高稳定性航向（±1°）、横摇和纵摇（0.2°）。系统具备强抗磁干扰能力并支持校准，更关键的是可对高度计读数进行实时姿态补偿，即便ROV/AUV在倾斜状态下也能输出真实垂直海底高度，大幅提升复杂地形下的测量可靠性。
🔹 ECHOGRAM单波束声呐背向散射成像
激活ECHOGRAM功能后，ISA500不再仅仅返回一个高度数值，而是能够完整记录声波路径上的回波强度分布。每次发射可获取多达2,000个背向散射采样点，配合6°窄波束，生成高分辨率的单波束声图。该功能可用于海底底质分类、海底管线悬空检测、水下目标识别以及冲刷坑发育形态分析，将高度计的应用维度提升至成像级。
🔹 多协议模拟与无缝集成
ISA500具备极强的系统兼容能力，能够通过软件配置模拟市场上绝大多数已有水下高度计的输出协议和电气接口。用户可将ISA500直接替换旧款高度计，无需修改上位机控制软件，配合RS232/485及模拟量输出，轻松集成到各类ROV、AUV及固定式水下观测系统中。
典型应用场景
🤖 ROV/AUV精密高度控制
6°窄波束和毫米级精度使ISA500成为水下机器人精确高度保持与悬停控制的理想传感器，尤其适用于需要贴近海底或结构物作业的场景，有效避免因宽波束导致的距离误判。
📐 海底管线与结构物巡检
配合ECHOGRAM功能，ISA500可清晰呈现管线的悬空、掩埋状态以及水下结构的轮廓细节，为海洋工程结构健康监测提供关键声学数据。
🗺️ 高分辨率单波束测深
在浅水至中等水深区域，ISA500作为500kHz单波束测深仪，可提供优于传统测深仪的窄波束脚印和更高的测深分辨率，适合港口、航道及水库的高精度水下地形测量。
⚓ 冲刷监测与淤积测量
结合AHRS姿态补偿功能，ISA500可长期布放于桥墩、海上风电基础等位置，精确监测局部冲刷深度变化，为工程安全评估提供连续、高精度的数据支撑。
ISA系列高度计选型对比
| 参数 | ISA200 | ISA500 | ISA500-11K |
|---|---|---|---|
| 工作频率 | 200kHz | 500kHz (400-600kHz) | 500kHz (400-600kHz) |
| 标准量程 | 250米+ | 120米+ (硬底175m+) | 120米+ (硬底175m+) |
| 波束角 | 15.2° | 6° | 6° |
| 精度 | ±1毫米 | ±1毫米 | ±1毫米 |
| 深度等级 | 1,000m / 6,000m | 1,000m / 4,000m | 11,000m |
| 换能器 | 单体式 | 宽带复合式 | 宽带复合式 |
| 适用场景 | 超长距离测量、深海 | 高精度窄波束、管线巡检 | 全海深极限环境 |
ISA500凭借6°超窄波束和可调频带，特别适合需要高空间分辨率、高精度和抗多径干扰的精细测量场景。如需ISA200或ISA500-11K的全套资料，欢迎联系南京聚海信息科技有限公司。
关于南京聚海信息科技有限公司
南京聚海信息科技有限公司成立于2019年，专注海洋仪器设备、水环境分析设备及气象观测设备的研发、销售与技术服务。公司是Impact Subsea中国区代理商，提供ISA500、ISA200、ISA500-11K全系列海底高度计，以及FMD构件进水检测系统、seaView软件等产品的专业销售与技术支持。公司服务客户涵盖中国船舶集团、中国地质调查局、多所涉海高校及科研院所，以快速响应和专业技术能力广受认可。
Impact Subsea 同品牌其他产品推荐
📏 ISA200 海底高度计
200kHz长距离水下高度计/单波束测深仪，量程超过250米，15.2°波束角，精度±1mm，深度等级最高6000米。适用于深远海ROV/AUV长距离高度测量。
🏔️ ISA500-11K 全海深高度计
11,000米深度等级，500kHz窄波束（6°），量程120米+。专为全海深载人潜水器、着陆器及深渊科学考察设计，极限环境下的可靠选择。
🔧 FMD 构件进水检测系统
专为海洋平台、水下结构物设计的flooded member detection系统，利用声学原理快速判断构件内部是否进水，保障结构安全。
🖥️ seaView 软件
Impact Subsea所有传感器的统一上位机软件，实现实时数据可视化、传感器参数配置、数据记录与回放，支持IS³协议设备即插即用。
